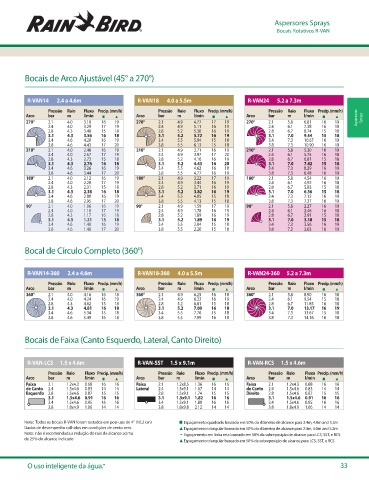

Page 35 - Catálogo Rain Bird 2020

Aspersores Sprays
Bocais Rotativos R-VAN

Bocais Rotativos Ajustáveis R-VAN

Bocais de Arco Ajustável (45° a 270°)

R-VAN14 2.4 a 4.6m R-VAN18 4.0 a 5.5m R-VAN24 5.2 a 7.3m
Pressão Raio Fluxo Precip.(mm/h) Pressão Raio Fluxo Precip.(mm/h) Pressão Raio Fluxo Precip.(mm/h)
Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲ Aspersores Sprays
270° 2.1 4.0 3.18 16 19 270° 2.1 4.9 4.77 17 19 270° 2.1 5.8 6.81 16 19
2.4 4.0 3.29 17 19 2.4 4.9 5.11 16 19 2.4 6.1 7.38 16 18
2.8 4.3 3.48 15 18 2.8 5.2 5.38 16 19 2.8 6.7 8.74 15 18
3.1 4.3 3.56 16 18 3.1 5.2 5.72 16 19 3.1 7.0 9.54 15 18
3.4 4.6 4.20 16 19 3.4 5.5 5.94 15 18 3.4 7.3 10.67 16 19
3.8 4.6 4.43 17 20 3.8 5.5 6.13 15 18 3.8 7.3 10.90 16 19
5.8
2.1
210°
210° 2.1 4.0 2.46 16 19 210° 2.1 4.9 3.71 16 19 210° 2.1 5.8 5.30 16 16 19 19
5.30
2.4 4.0 2.57 17 19 2.4 4.9 3.97 17 20 2.4 6.1 5.75 16 16 18 18
5.75
6.1
2.4
6.7
6.81
2.8 4.3 2.73 15 18 2.8 5.2 4.16 16 19 2.8 6.7 6.81 15 15 18 18
2.8
3.1
3.1 4.3 2.76 16 18 3.1 5.2 4.43 16 20 3.1 7.0 7.42 15 15 18 18
7.42
7.0
3.4 4.6 3.26 16 19 3.4 5.5 4.62 16 18 3.4 7.3 8.29 16 16 19 19
3.4
7.3
8.29
7.3
3.8 4.6 3.44 17 20 3.8 5.5 4.77 16 19 3.8 7.3 8.48 16 16 19 19
8.48
3.8
180° 2.1 4.0 2.12 16 19 180° 2.1 4.9 3.22 17 19 180° 2.1 5.8 4.54 16 19
2.4 4.0 2.20 17 19 2.4 4.9 3.44 16 19 2.4 6.1 4.92 16 18
2.8 4.3 2.31 15 18 2.8 5.2 3.71 16 19 2.8 6.7 5.83 15 18
3.1 4.3 2.38 16 18 3.1 5.2 3.82 16 19 3.1 7.0 6.36 15 18
3.4 4.6 2.80 16 19 3.4 5.5 4.05 15 18 3.4 7.3 7.12 16 19
3.8 4.6 2.95 17 20 3.8 5.5 4.13 15 18 3.8 7.3 7.27 16 19
1.06
2.1
5.8
4.0
2.27
2.1
90°
90°
90° 2.1 4.0 1.06 16 16 19 19 90° 2.1 4.9 1.59 17 19 90° 2.1 5.8 2.27 16 16 19 19
2.4
1.10
6.1
4.0
2.4 4.0 1.10 17 17 19 19 2.4 4.9 1.78 16 19 2.4 6.1 2.46 16 16 18 18
2.46
2.4
4.3
1.17
2.8
6.7
2.8 4.3 1.17 16 16 18 18 2.8 5.2 1.89 16 19 2.8 6.7 2.91 15 15 18 18
2.8
2.91
3.1
1.21
7.0
3.1 4.3 1.21 15 15 18 18 3.1 5.2 1.89 16 19 3.1 7.0 3.18 15 15 18 18
3.18
3.1
4.3
3.4
3.4 4.6 1.40 16 16 19 19 3.4 5.5 2.04 15 18 3.4 7.3 3.56 16 16 19 19
3.4
1.40
4.6
3.56
7.3
3.63
3.8
1.48
7.3
4.6
3.8 4.6 1.48 17 17 20 20 3.8 5.5 2.20 15 18 3.8 7.3 3.63 16 16 19 19
3.8
Bocal de Círculo Completo (360°)
R-VAN14-360 2.4 a 4.6m R-VAN18-360 4.0 a 5.5m R-VAN24-360 5.2 a 7.3m
Pressão Raio Fluxo Precip.(mm/h) Pressão Raio Fluxo Precip.(mm/h) Pressão Raio Fluxo Precip.(mm/h)
Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲
360° 2.1 4.0 4.16 16 18 360° 2.1 4.9 6.25 16 18 360° 2.1 5.8 8.90 16 18
2.4 4.0 4.24 16 19 2.4 4.9 6.32 16 19 2.4 6.1 9.54 15 18
2.8 4.3 4.62 15 18 2.8 5.2 6.81 15 18 2.8 6.7 11.85 16 18
3.1 4.3 4.81 16 18 3.1 5.2 7.00 16 18 3.1 7.0 13.17 16 19
3.4 4.6 5.34 15 18 3.4 5.5 7.76 15 18 3.4 7.3 13.67 15 18
3.8 4.6 5.49 16 18 3.8 5.5 7.99 16 18 3.8 7.3 14.16 16 18
Bocais de Faixa (Canto Esquerdo, Lateral, Canto Direito)
R-VAN-LCS 1.5 x 4.6m R-VAN-SST 1.5 x 9.1m R-VAN-RCS 1.5 x 4.6m
Pressão Raio Fluxo Precip. (mm/h) Pressão Raio Fluxo Precip. (mm/h) Pressão Raio Fluxo Precip. (mm/h)
Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲ Arco bar m l/min ■ ▲
Faixa 2.1 1.2x4.3 0.68 16 16 Faixa 2.1 1.2x8.5 1.36 16 16 Faixa 2.1 1.2x4.3 0.68 16 16
de Canto 2.4 1.5x4.6 0.83 14 14 Lateral 2.4 1.5x9.1 1.67 14 14 de Canto 2.4 1.5x4.6 0.83 14 14
Esquerdo 2.8 1.5x4.6 0.87 15 15 2.8 1.5x9.1 1.74 15 15 Direito 2.8 1.5x4.6 0.87 15 15
3.1 1.5x4.6 0.91 16 16 3.1 1.5x9.1 1.82 16 16 3.1 1.5x4.6 0.91 16 16
3.4 1.5x4.6 0.95 16 16 3.4 1.5x9.1 1.89 16 16 3.4 1.5x4.6 0.95 16 16
3.8 1.8x4.9 1.06 14 14 3.8 1.8x9.8 2.12 14 14 3.8 1.8x4.9 1.06 14 14
Nota: Todos os bocais R-VAN foram testados em pop-ups de 4” (10,2 cm) ■ Espaçamento quadrado baseado em 50% do diâmetro de alcance para 2.4m, 4.0m and 5.2m
Dados de desempenho colhidos em condições de vento zero ▲ Espaçamento triangular baseado em 50% do diâmetro de alcance para 2.4m, 4.0m and 5.2m
Nota: não é recomendada a redução do raio de alcance acima Espaçamento em linha reta baseado em 50% da sobreposição de alcance para LCS, SST, e RCS
de 25% do alcance indicado ▲ Espaçamento triangular baseado em 50% da sobreposição de alcance para LCS, SST, e RCS
O uso inteligente da água. ™ 33
