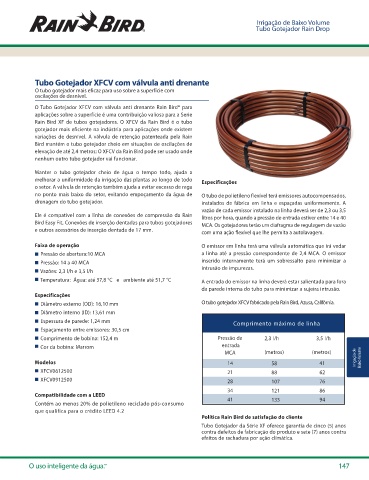

Page 149 - Catálogo Rain Bird 2020

Irrigação de Baixo Volume
Tubo Gotejador Rain Drop

Tubo Gotejador XFCV com válvula anti drenante
O tubo gotejador mais eficaz para uso sobre a superfície com
oscilações de desnível.
O Tubo Gotejador XFCV com válvula anti drenante Rain Bird® para
aplicações sobre a superfície é uma contribuição valiosa para a Serie
Rain Bird XF de tubos gotejadores. O XFCV da Rain Bird é o tubo
gotejador mais eficiente na indústria para aplicações onde existem
variações de desnível. A válvula de retenção patenteada pela Rain
Bird mantém o tubo gotejador cheio em situações de oscilações de
elevação de até 2,4 metros; O XFCV da Rain Bird pode ser usado onde
nenhum outro tubo gotejador vai funcionar.
Manter o tubo gotejador cheio de água o tempo todo, ajuda a
melhorar a uniformidade da irrigação das plantas ao longo de todo Especificações
o setor. A válvula de retenção também ajuda a evitar excesso de rega
no ponto mais baixo do setor, evitando empoçamento da água de O tubo de polietileno flexível terá emissores autocompensados,
drenagem do tubo gotejador. instalados de fábrica em linha e espaçadas uniformemente. A
vazão de cada emissor instalado na linha deverá ser de 2,3 ou 3,5
Ele é compatível com a linha de conexões de compressão da Rain litros por hora, quando a pressão de entrada estiver entre 14 e 40
Bird Easy Fit, Conexões de inserção dentadas para tubos gotejadores MCA. Os gotejadores terão um diafragma de regulagem de vazão
e outros acessórios de inserção dentada de 17 mm. com uma ação flexível que lhe permita a autolavagem.

Faixa de operação O emissor em linha terá uma válvula automática que irá vedar
• Pressão de abertura:10 MCA a linha até a pressão correspondente de 2,4 MCA. O emissor
• Pressão: 14 a 40 MCA inserido internamente terá um sobressalto para minimizar a
intrusão de impurezas.
• Vazões: 2,3 l/h e 3,5 l/h
• Temperatura: Água: até 37,8 °C e ambiente até 51,7 °C A entrada do emissor na linha deverá estar salientada para fora
da parede interna do tubo para minimizar a sujeira intrusão.
Especificações
• Diâmetro externo (OD): 16,10 mm O tubo gotejador XFCV fabricado pela Rain Bird, Azusa, Califórnia.
• Diâmetro interno (ID): 13,61 mm
• Espessura de parede: 1,24 mm Comprimento máximo de linha
• Espaçamento entre emissores: 30,5 cm
• Comprimento de bobina: 152,4 m Pressão de 2,3 l/h 3,5 l/h
• Cor da bobina: Marrom entrada
MCA (metros) (metros)
Modelos 14 58 41 Irrigação de Baixo Volume
• XFCV0612500 21 88 62
• XFCV0912500 28 107 76
34 121 86
Compatibilidade com a LEED
41 133 94
Contém ao menos 20% de polietileno reciclado pós-consumo
que qualifica para o crédito LEED 4.2
Política Rain Bird de satisfação do cliente
Tubo Gotejador da Série XF oferece garantia de cinco (5) anos
contra defeitos de fabricação do produto e sete (7) anos contra
efeitos de rachadura por ação climática.

O uso inteligente da água. ™ 147
