Irrigação de Baixo Volume

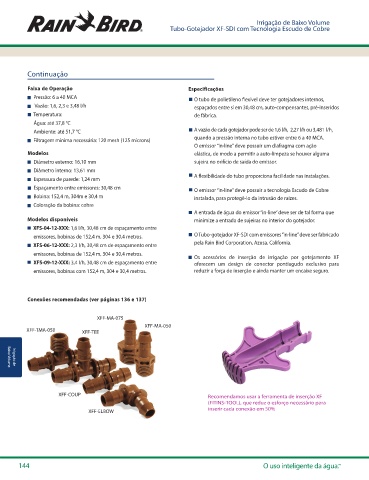

Tubo-Gotejador XF-SDI com Tecnologia Escudo de Cobre

Continuação Riego por goteo
Componentes de distribución
Faixa de Operação Especificações
. Pressão: 6 a 40 MCA O tubo de polietileno flexível deve ter gotejadores internos,
. Vazão: 1,6, 2,3 e 3,48 l/h espaçados entre sí em 30,48 cm, auto-compensantes, pré-inseridos
. Temperatura:
Accesorios de inserción para sistemas Modelos de fábrica.
de riego por goteo XF • XFF-COUP: acople de conector de punta de 17 mm x conector de punta
Água: até 37,8 °C
A vazão de cada gotejador pode ser de 1,6 l/h, 2,27 l/h ou 3,481 l/h,
Ambiente: até 51,7 °C • XFF-ELBOW: codo de conector de punta de 17 mm x conector de punta
Características • XFF-MA-050: adaptador de conector de punta de 17 mm x rosca macho
quando a pressão interna no tubo estiver entre 6 a 40 MCA.
. Filtragem mínima necessária: 120 mesh (125 microns)
• Línea completa de accesorios de inserción de 17mm para simpli car MPT de 1/2" O emissor “in-line” deve possuir um diafragma com ação
la instalación de la línea de riego por goteo Serie XF • XFF-TEE: “T” de conector de punta de 17 mm x conector de punta x
Modelos
elástica, de modo a permitir a auto-limpeza se houver alguma
• Conectores de punta de alta calidad que sostienen la tubería para un conector de punta
. Diâmetro externo: 16,10 mm
sujeira no orifício de saída do emissor.
acople seguro • XFF-TMA-050: adaptador de conector de punta de 17 mm x rosca macho
• Diseño único de punta para reducir la fuerza de inserción y aun así MPT de 1/2" x “T” macho de conector de punta de 17 mm
. Diâmetro interno: 13,61 mm
mantener un ajuste seguro • XFF-MA-075: adaptador de conector de punta de 17 mm x rosca macho
A flexibilidade do tubo proporciona facilidade nas instalações.
. Espessura de parede: 1,24 mm
• Accesorios de colores no invasivos que combinan con los tonos tierra MPT de 3/4"
. Espaçamento entre emissores: 30,48 cm
de la naturaleza • XFF-FA-050: adaptador hembra de codo con conector de punta de bajo
O emissor “in-line” deve possuir a tecnologia Escudo de Cobre
. Bobina: 152,4 m, 304m e 30,4 m
Rango operativo per l de 17 mm x 1/2" FPT
instalada, para protegê-lo da intrusão de raízes.
. Coloração da bobina: cobre
• Presión: de 0 a 50 psi (de 1 a 3.5 bares); si se usan 60 psi (4.1 bares), • XFF-TFA-050: Adaptador hembra de “T” con conector de punta de bajo
per l de 17 mm x 1/2" FPT x 17 mm
A entrada de água do emissor “in-line” deve ser de tal forma que
Modelos disponíveis • XFD-CROSS: Cruz con conector de punta de 17 mm x 17 mm x 17 mm x
minimize a entrada de sujeiras no interior do gotejador.
XFS-04-12-XXX: 1,6 l/h, 30,48 cm de espaçamento entre • XFD-TFA-075: adaptador hembra de “T” con conector de punta de 17 mm x
O Tubo-gotejador XF-SDI com emissores “in-line” deve ser fabricado
emissores, bobinas de 152,4 m, 304 e 30,4 metros. 3⁄4" FPT x 17 mm
pela Rain Bird Corporation, Azusa, California.
. XFS-06-12-XXX: 2,3 l/h, 30,48 cm de espaçamento entre • LD16STK: estaca plástica de tubería con conector de punta de 7 ¾"
emissores, bobinas de 152,4 m, 304 e 30,4 metros. • FITINS-TOOL: Herramienta de inserción de accesorios XF. Compatible con
XFF-COUP, XFF-ELBOW, XFF-TEE y el cabezal de riego por goteo QF
Os acessórios de inserção de irrigação por gotejamento XF
XFS-09-12-XXX: 3,4 l/h, 30,48 cm de espaçamento entre oferecem um design de conector pontiagudo exclusivo para
emissores, bobinas com 152,4 m, 304 e 30,4 metros. reduzir a força de inserção e ainda manter um encaixe seguro.
XFD-TFA-075
XFF-MA-075 XFF-MA-050
XFD-CROSS
XFF-TEE
Conexões recomendadas (ver páginas 136 e 137) XFD-FA-075
XFF-TMA-050
XFF-MA-075
XFF-MA-050
XFF-TMA-050 XFF-TEE
XFF-COUP XFF-TFA-050
Irrigação de
Baixo Volume
XFF-ELBOW XFF-FA-050
Riego por goteo
Accesórios de O ange maior serve como suporte ao tirá-lo
inserção para XF XFF-COUP Recomendamos usar a ferramenta de inserção XF
17 mm (FITINS-TOOL), que reduz o esforço necessário para
Parada de tubo Ângulos aprimorados do conector
XFF-ELBOW da ponta para facilitar a instalação inserir cada conexão em 50%
do tubo

Conector de segunda Um guia mais longo permite
144 ponta para xação uma inserção mais rápida do tubo FITINS-TOOL O uso inteligente da água. ™
adicional da linha de
gotejamento
